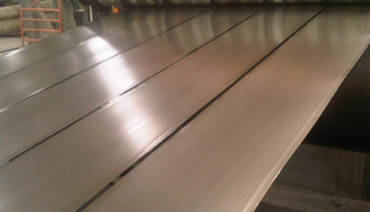

TOLES ET FEUILLARDS

INTERMETAL propose à ses clients une large gamme d'acier qui peut être livrée en tôles ou en feuillards :

Laminé à chaud S235, S275, S355, DD11, DD13, larmée et striée.
Laminé à chaud décapé S235, S355, DD11 et DD13
Laminé à froid DC01
Galvanisé DX 51 D +Z275 / Z200 / Z180 / Z140
Electro-zingué DC01 ZE50/50 et ZE 25/25

Gamme Tôles

Epaisseur	Largeur	acier	normes references
Du 7/10mm au 6mm	1000 mm 1250 mm 1500 mm	Laminé à chaud Laminé à chaud décapé Laminé à froid Galvanisé Electro-zingué	EN 10131 EN 10051 EN 10111 EN 10025

Gamme Feuillards :

Epaisseur	Largeur	acier
Du 7/10mm au 3mm	Minimum 50mm	Laminé à chaud Laminé à chaud décapé Laminé à froid Galvanisé Electro-zingué

Composition chimique :

Désignation de l'acier		C en % max. pour une épaisseur nominale de produit, en mm			Si % max	Mn % Max	P % MAX	S % MAX	N % Max	Cu % max
Désignation de l'acier		≤16	>16≤40	>40	Si % max	Mn % Max	P % MAX	S % MAX	N % Max	Cu % max
Laminé à Chaud et Décapé	S235	0.19	0.19	0.23	-	1.50	0.045	0.045	0.014	0.60
	S275	0.21	0.21	0.22	-	1.50	0.035	0.035	0.012	0.55
	S355	0.24	0.24	0.24	0.55	1.60	0.035	0.035	0.012	0.55
	DD11	0.12			-	0.60	0.045	0.045	-	-
	DD13	0.08			-	0.40	0.030	0.030	-	-
Laminé à Froid	DC01	0.12			-	0.60	0.045	0.045
Galvanisé	DX51 D	0.18			0.50	1.20	0.12	0.045
Electro-zingué	DC01 ZE	0.12			-	0.60	0.045	0.045

Caractéristiques techniques :

TOLERANCES

TOLES
FEUILLARDS

1.1 - Tolérance d'épaisseur

Épaisseur nominale t	Tolérances pour une largeur nominale w de
Épaisseur nominale t	w ≤ 1 200	1 200 < w ≤ 1 500	1 500< w ≤ 1 800	w > 1 800
t ≤ 2,00	± 0,13	± 0,14	± 0,16	-
2,00 < t ≤ 2,50	± 0,14	± 0,16	± 0,17	± 0,19
2,50 < t	± 0,15	± 0,17	± 0,18	± 0,20
3,00 < t ≤ 4,00	± 0,17	± 0,18	± 0,20	± 0,20
4,00 < t ≤ 5,00	± 0,18	± 0,20	± 0,21	± 0,22
5,00 < t ≤ 6,00	± 0,20	± 0,21	± 0,22	± 0,23
6,00 < t ≤ 8,00	± 0,22	± 0,23	± 0,23	± 0,26
8,00 < t ≤ 11,00	± 0,24	± 0,25	± 0,25	± 0,28

1.2 - Tolérance de longueur

Longueur nominale en mm	Tolérances en mm
l	inférieure	Supérieure
l<2000	0	+10
2000 ≤ l < 8000	0	+0.005*l
l< 8000	0	+40

1.3 - Tolérances de largeur

Longueur nominale w en mm	Tolérances
	Rives brutes de laminage		Rives cisaillées ª
	inférieure	Supérieure	inférieure	Supérieure
w< 1200	0	+20	0	+3
1200 ≤ w < 1850	0	+20	0	+5
< 1850	0	+25	0	+6
ª Les tolérances relatives aux rives cisaillées s'appliquent aux produits dont l'épaisseur nominales est t ≤ 10mm; pour les épaisseurs nominales t > 10 mm, les tolérances supérieures doivent être convenues au moment de l'apel d'offres et de la commande.

1.4 - Tolérance de planéité

Tolérances de planéité des aciers dont la limite d'élasticité minimale spécifiée est Re ≤ 300 MPa (catégorie A)

Epaisseur nominale t	Largeur nominale w	Tolérances de planéité	Tolérances spéciales de planéité
t ≤2.00	w ≤ 1200	18	9
	1200 <w≤1500	20	10
	w > 1500	+25	13
2.00<t ≤25	w ≤ 1200	15	8
	1200 <w≤1500	18	9
	w > 1500	+23	12

Pour les nuances d'acier dont la limite d'élasticité minimale spécifiée est 300 MPa<Re ≤900MPa (catégories B, C et D), l'écart de planéite ne doit pas excéder les tolérances indiquées dans leTableau 10.

Les tolérances de planéité plus étroites, pour les catégories B et C, doivent faire l'objet d'un accord lors de l'appel d'offres et de la commande (voir Annexe B, Option d).

Tolérances de planéité pour les nuances d'acier dont la limite d'élasticité minimale spécifiée est 300 MPa<Re≤900 MPa (catégories B, C et D)

Dimensions en mm

Epaisseur nominale t	Largeur nominale w	Tolérances de planéité pour les catégories ª
Epaisseur nominale t	Largeur nominale w	B	C	D
t ≤25	w< 1200	18	23	doit être convenue au moment de l'appel d'offres et de la commande
	1200 ≤ w < 1500	23	30
	w > 1500	28	38
ª les catégories B, C et D sont définies en 6.1.2 et dans les Tableaux 4 à 6.

2.1 - Tolérance de bombage

Valeurs maximales de bombé des bandes laminées à destinées au formage à froid (Dimensions en mm)

Longueur nominale w	Bombés admissible par catégorie d'acier a
Longueur nominale w	A	B	C	D
w< 1200	0.10	0.12	0.13	0.14
1200 ≤ w < 1500	0.13	0.15	0.17	0.18
1500 ≤ w < 1800	0.16	0.18	0.21	0.22
1800 ≤ w < 2200	0.20	0.23	0.26	0.28
ª Les valeurs de bombé admissibles doivent être inférieures à 20% dans le cas des bandes laminées à chaud obtenues par refendage de larges bandes destinées au laminage à froid.

2.2 - Tolérance d'épaisseur

Différences d'épaisseur admissibles au sein d'une bobine de bandes laminées à chaud destinées aulaminage à froid (Dimensions en mm)

Epaisseur nominale t	Différences d'épaisseur admissibles au sein d'une bobine de bandes
Epaisseur nominale t	w≤1200	1200<w≤	1500<w≤2200
0.8 ≤ t < 2.8	0.20	0.24	0.28
2.0 < t ≤3.0	0.22	0.27	0.33
3.0 < t ≤4.0	0.28	0.32	0.40
4.0 < t ≤8.0	0.28	0.32	0.40

2.3 - Tolérance de largeur

Les tolérances portant sur la largeur des bandes doivent être identiques à celles qui s’appliquent aux feuilles et aux tôles

2.4 - Tolérance de planéité

Les exigences relatives à la planéité doivent faire l’objet d’un accord lors de l’appel d’offres et de la commande.

2.5 - Tolérance de cambrage des rives

En ce qui concerne les bandes sur lesquelles w est ≥ 600 mm, le cambrage des rives ne doit pas dépasser 20mm par longueur de 5 000 mm dans le cas de bandes à rives brutes de laminage et 15 mm dans le cas de bandes à rives cisaillées.

Pour les bandes de largeur w est < 600 mm et qui sont obtenues par ré-fendage de larges bandes, les tolérances de cambrage des rives doivent faire l’objet d’un accord lors de l’appel d’offres et de la commande.
